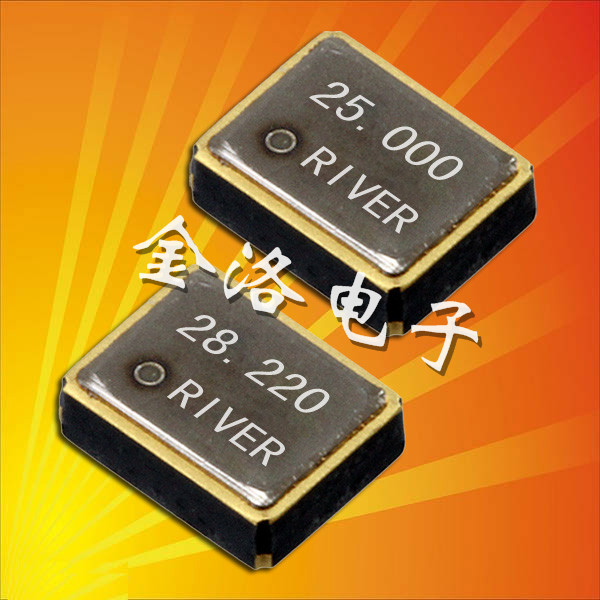

RIVER晶振,FCXO-06晶振,2016晶振,日本大河晶體
參數:頻率范圍1.000MHZ-80.000MHZ
電源電壓: 1.8V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+105℃
精度 ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm,
輸出方式：CMOS輸出

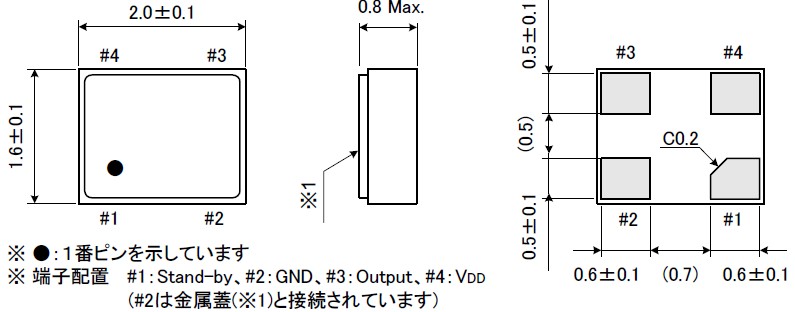

尺寸：超級小型化2.0*1.6*0.8
應用：數碼攝像頭，單反數碼攝影機，DAB掌上數字電視，數碼錄音筆，網絡游戲設備，數碼印像機等產品。

       西安大河晶振科技有限公司公司由資深日籍華人創辦，秉承“引進世界先進技術，推動祖國現代進程”的理念，把日本電子行業最優秀的River晶振帶到中國。產品主要面向中國高速發展的通訊制造業、IT業。致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。
       公司以提高用戶滿意度為目標，不斷推進集團整體業務的發展。讓用戶滿意，就是讓使用裝有本公司產品的手機、數碼相機等電子設備的廣大用戶滿意。我們深知這一點，因而更加努力向目標邁進。由于小型石英水晶振子在信息通信中是必不可少的部件，因此上述理念已深深植入于本公司每個員工的心中。

       RIVER晶振,FCXO-06晶振,2016晶振,日本大河晶體，是日本進口品牌大河晶振中有源晶振的較小的一款，但它的性能絕不受2016mm小體積的影響，能承受240℃的高溫回流焊接，能在零下40℃的條件下振動，優良的穩定性使FCXO-06晶振可以在嚴酷的環境下持續工作，在周圍溫度忽高忽低的時候將溫補控制在標準的精度之內，擁有良好的可靠性。

1.自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對石英晶振特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
2.操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸SMD晶振的表面。
3.使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
4.耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接貼片晶振產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英晶體振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

FCXO-06 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： FCXO-06



（2） 抗低,電容負載 型號： FCXO-06

·

（3） TTL 負載 型號： FCXO-06

·

（4） LV-PECL 負載 型號： FCXO-06

·

（5）LV-PECL 負載 型號： FCXO-06



（6） LV-PECL 負載 型號： FCXO-06



（7） LVDS 負載 型號： FCXO-06



（8） HCSL 負載 型號： FCXO-06
