在汽車電子晶振架構中,電磁干擾并非"小問題",而是直接關系到行車安全,系統穩定性與用戶體驗的核心隱患,其危害主要體現在三個維度:干擾核心控制模塊,威脅行車安全,汽車的動力系統(如發動機ECU,變速箱控制器),安全系統(如ABS防抱死制動,ESP車身穩定系統)對電磁環境的敏感度極高,若振蕩器產生的電磁輻射干擾到這些模塊的信號傳輸,可能導致指令延遲,誤觸發甚至系統宕機,例如,EMI可能導致ABS系統在緊急制動時響應滯后,直接增加事故風險,影響智能設備功能,破壞用戶體驗,如今的車載信息娛樂系統,車聯網模塊(如5G車聯,導航定位)依賴穩定的時鐘信號,電磁干擾會導致音頻雜音,導航定位漂移,車機屏幕閃爍等問題,同時干擾ADAS系統的傳感器(如探測雷達晶振,攝像頭)數據采集,降低智能駕駛的精度,違反行業電磁標準,面臨合規風險,全球主流汽車市場均對車輛電磁兼容性有嚴格要求,例如歐盟的ECER10,美國的FCCPart15,中國的GB/T18655,若振蕩器的EMI指標不達標,整車將無法通過認證,直接影響產品上市與市場準入.

ECS振蕩器:從源頭抑制電磁干擾的技術突破

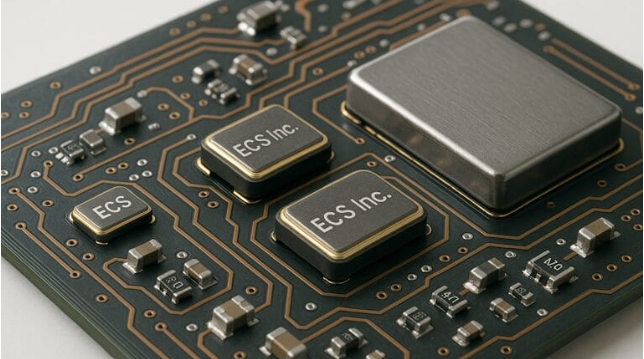

振蕩器之所以成為汽車EMI的重要來源,核心原因在于其內部電路的高頻振蕩會產生輻射電磁場,且傳統振蕩器的"窄頻輻射集中""電源噪聲耦合"等問題,進一步加劇了干擾,ECS針對汽車場景的特殊性,從電路設計,封裝工藝,材料選擇三大維度進行創新,打造出低EMI特性的汽車級振蕩器,從源頭切斷干擾傳播路徑.1.核心技術一:SpreadSpectrum(擴頻技術),分散輻射能量?ECS振蕩器的核心抗干擾技術之一是自適應擴頻調制,傳統振蕩器的輸出頻率固定,其電磁輻射會集中在單一頻率點,形成尖銳的"干擾峰值",容易突破EMC標準限值,而ECS的擴頻振蕩器會將固定頻率"輕微展寬"(通常展寬±0.5%~±2%),將原本集中的輻射能量分散到更寬的頻率范圍內,從而降低單個頻率點的輻射強度,以ECS的ECX-2020SA系列汽車級溫補振蕩器(TCXO晶振)為例,其采用"線性擴頻"算法,在保持時鐘信號穩定性(頻率偏差≤±2.5ppm)的同時,可使EMI輻射峰值降低10~15dB這一降幅足以讓原本接近限值的系統輕松通過ECER10認證

2.核心技術二:屏蔽封裝設計,阻斷輻射傳播?,除了從內部優化輻射特性,ECS還通過多層屏蔽封裝阻斷電磁輻射的外部傳播,其汽車級振蕩器采用"金屬外殼+內部屏蔽層"的雙重防護結構:外層采用高導電率的黃銅或鎳合金外殼,可反射90%以上的外部干擾信號,同時防止內部振蕩電路的輻射外泄,內部增設陶瓷隔離層,將振蕩電路與電源引腳,輸出引腳物理隔離,避免電源噪聲通過引腳耦合到電路中,進一步降低"傳導干擾"(通過導線傳播的EMI),?例如,ECS的ECS-2520Q系列石英振蕩器,封裝尺寸僅2.5mm×2.0mm,卻集成了三層屏蔽結構,在滿足汽車電子小型化需求的同時,傳導干擾指標(如電源線上的噪聲電壓)可控制在50μV以下,遠低于行業平均的100μV.3.核心技術三:低噪聲電源設計,減少干擾源頭,振蕩器的電源噪聲是"傳導干擾"的重要來源,若電源電壓波動較大,會導致振蕩電路的輸出頻率不穩定,同時產生額外的電磁輻射,ECS晶振針對這一問題,在振蕩器內部集成了低dropout(LDO)穩壓器和電源噪聲濾波器:LDO穩壓器可將輸入電壓穩定在±0.1V以內,避免電壓波動對振蕩電路的影響,?內置的RC濾波器或π型濾波器,可過濾掉電源線上的高頻噪聲(如100MHz以上的尖峰噪聲),從源頭減少干擾的產生,這一設計尤其適用于汽車的"惡劣電源環境"汽車電池電壓會隨啟動,充電等場景在9V~16V之間波動,ECS振蕩器的寬電壓適應范圍(3.3V~5V)與低噪聲電源設計,可確保在電壓波動時仍保持穩定的輸出,同時不產生額外EMI,

ECS汽車級振蕩器的場景化應用:覆蓋全車型電子系統

ECS針對不同汽車電子模塊的EMI需求,推出了多系列專用振蕩器,實現"場景適配,精準降擾",以下是三大核心應用場景的實踐案例:

1.動力與安全系統:高穩定性+低輻射,保障行車安全,動力系統(如發動機ECU,新能源汽車的BMS電池管理系統)對時鐘信號的穩定性要求極高(頻率偏差需≤±5ppm),同時需嚴格控制EMI以避免干擾控制信號,ECS的ECX-TC系列汽車級電子晶振TCXO,采用"溫補+擴頻"雙重技術,在-40℃~125℃的寬溫范圍內,頻率穩定度可達±2ppm,EMI輻射峰值降低12dB,已被多家車企應用于BMS系統,有效解決了電池數據采集時的干擾問題,確保充電安全與續航計算精度,2.ADAS與智能駕駛:低延遲+抗干擾,提升感知精度?,ADAS系統的雷達(如毫米波雷達),攝像頭模塊需要高頻時鐘信號(通常為25MHz~100MHz),且EMI干擾會導致雷達信號誤判(如將路邊護欄識別為障礙物),ECS的ECS-3225E系列高頻振蕩器,輸出頻率最高可達200MHz,采用"高頻屏蔽+低相位噪聲"設計,相位噪聲在1kHz偏移時僅為-120dBc/Hz,可減少雷達信號的干擾雜波,使ADAS系統的目標識別準確率提升8%~10%,3.車載信息娛樂系統:低噪聲+小型化,優化用戶體驗,車載中控屏,音響系統對EMI的敏感點在于"音頻噪聲"若振蕩器產生的干擾通過音頻線路傳播,會導致音響出現雜音,ECS的ECX-1612系列超小型振蕩器(封裝1.6mm×1.2mm),采用"無鉛屏蔽封裝+低噪聲電路",可將音頻頻段(20Hz~20kHz)的干擾噪聲控制在10μV以下,同時滿足中控屏小型化設計需求,已廣泛應用于特斯拉,比亞迪等車企的車載娛樂系統

選型建議:如何為汽車系統選擇合適的ECS振蕩器

選擇ECS振蕩器降低EMI時,需結合汽車電子模塊的"環境需求,性能指標,合規要求"三大維度綜合考量:?明確環境參數:根據模塊安裝位置確定溫度范圍(如發動機艙需-40℃~125℃,座艙內為-30℃~85℃),選擇對應的汽車級認證產品(如AEC-Q200認證,確保產品在惡劣環境下的可靠性),?匹配性能需求:若為動力,安全系統,優先選擇TCXO(溫補振蕩器),確保頻率穩定度≤±5ppm,若為ADAS,高頻通信模塊,選擇高頻振蕩器(≥50MHz),并關注相位噪聲指標(≤-110dBc/Hz@1kHz偏移),?聚焦EMI特性:若系統EMI限值嚴格(如ECER10Class3),優先選擇帶擴頻功能的型號(如ECX-2020SA),同時確認屏蔽封裝類型(如金屬外殼vs陶瓷屏蔽),?合規性驗證:選擇已通過EMC預測試的產品,ECS會為每款汽車級振蕩器提供EMI測試報告(如輻射騷擾測試,傳導騷擾測試數據),幫助整車廠縮短認證周期,

通過選擇ECS公司的振蕩器來降低汽車系統中的電磁干擾

ECS-3518-500-B-TR	ECS晶振	ECS-3518	XO	50 MHz	HCMOS	1.8V	±50ppm
ECS-3961-040-AU-TR	ECS晶振	ECS-3961	XO	4 MHz	HCMOS	5V	±100ppm
ECS-3963-500-AU-TR	ECS晶振	ECS-3963	XO	50 MHz	HCMOS	3.3V	±100ppm
ECS-3953M-160-BN-TR	ECS晶振	ECS-3953M-BN	XO	16 MHz	HCMOS	3.3V	±50ppm
ECS-3953M-160-AU-TR	ECS晶振	ECS-3953M-AU	XO	16 MHz	HCMOS	3.3V	±100ppm
ECS-3953M-080-AU-TR	ECS晶振	ECS-3953M-AU	XO	8 MHz	HCMOS	3.3V	±100ppm
ECS-3951M-160-AU-TR	ECS晶振	ECS-3951M-AU	XO	16 MHz	HCMOS	5V	±100ppm
ECS-3953M-200-AU-TR	ECS晶振	ECS-3953M-AU	XO	20 MHz	HCMOS	3.3V	±100ppm
ECS-TXO-2016-33-250-TR	ECS晶振	ECS-TXO-2016	TCXO	25 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-20CSMV-320-EY-TR	ECS晶振	ECS-TXO-20CSMV	TCXO	32 MHz	Clipped Sine Wave	1.7V ~ 3.465V	±2.5ppm
ECS-TXO-2520MV-320-AN-TR	ECS晶振	ECS-TXO-2520MV	TCXO	32 MHz	CMOS	1.7V ~ 3.6V	±2.5ppm
ECS-TXO-3225MV-200-TR	ECS晶振	ECS-TXO-3225MV	TCXO	20 MHz	HCMOS	1.6V ~ 3.6V	±2.5ppm
ECS-TXO-2520MV-500-AN-TR	ECS晶振	ECS-TXO-2520MV	TCXO	50 MHz	CMOS	1.7V ~ 3.6V	±2.5ppm
ECS-TXO-3225MV-122.8-TR	ECS晶振	ECS-TXO-3225MV	TCXO	12.288 MHz	HCMOS	1.6V ~ 3.6V	±2.5ppm
ECS-TXO-25CSMV-320-DY-TR	ECS晶振	ECS-TXO-25CSMV	TCXO	32 MHz	Clipped Sine Wave	1.7V ~ 3.465V	±2ppm
ECS-TXO-25CSMV-320-BM-TR	ECS晶振	ECS-TXO-25CSMV	TCXO	32 MHz	Clipped Sine Wave	1.7V ~ 3.465V	±1ppm
ECS-2520S33-250-FN-TR	ECS晶振	ECS-2520S	XO	25 MHz	HCMOS	3.3V	±10ppm
ECS-TXO-20CSMV-384-AY-TR	ECS晶振	ECS-TXO-20CSMV	TCXO	38.4 MHz	Clipped Sine Wave	2.7V ~ 3.465V	±500ppb
ECS-327KE-TR	ECS晶振	ECS-327KE	XO	32.768 kHz	CMOS	1.5V ~ 5.5V	-130ppm, +30ppm
ECS-TXO-3225MV-160-TR	ECS晶振	ECS-TXO-3225MV	TCXO	16 MHz	HCMOS	1.6V ~ 3.6V	±2.5ppm
ECS-2520S33-160-FN-TR	ECS晶振	ECS-2520S	XO	16 MHz	HCMOS	3.3V	±10ppm
ECS-2520S18-260-FN-TR	ECS晶振	ECS-2520S	XO	26 MHz	HCMOS	1.8V	±10ppm
ECS-2520S33-240-FN-TR	ECS晶振	ECS-2520S	XO	24 MHz	HCMOS	3.3V	±10ppm
ECS-2520S33-500-FN-TR	ECS晶振	ECS-2520S	XO	50 MHz	HCMOS	3.3V	±10ppm
ECS-2520S33-200-FN-TR	ECS晶振	ECS-2520S	XO	20 MHz	HCMOS	3.3V	±10ppm
ECS-TXO-2520-33-320-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	32 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-2520-33-240-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	24 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-3225-250-TR	ECS晶振	ECS-TXO-3225	TCXO	25 MHz	HCMOS	3.3V	±2.5ppm
ECS-3518-1000-B-TR	ECS晶振	ECS-3518	XO	100 MHz	HCMOS	1.8V	±50ppm
ECS-TXO-2520-33-100-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	10 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-3225-122.8-TR	ECS晶振	ECS-TXO-3225	TCXO	12.288 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-2520-33-120-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	12 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-2520-33-250-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	25 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-2520-33-500-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	50 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-2520-33-400-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	40 MHz	HCMOS	3.3V	±2.5ppm
ECS-3225SMV-250-FP-TR	ECS晶振	ECS-3225SMV	XO	25 MHz	CMOS	1.62V ~ 3.63V	±10ppm
ECS-3225SMV-160-FP-TR	ECS晶振	ECS-3225SMV	XO	16 MHz	CMOS	1.62V ~ 3.63V	±10ppm
ECS-3225SMV-240-FP-TR	ECS晶振	ECS-3225SMV	XO	24 MHz	CMOS	1.62V ~ 3.63V	±10ppm
ECS-TXO-5032-147.4-TR	ECS晶振	ECS-TXO-5032	TCXO	14.7456 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-3225-120-TR	ECS晶振	ECS-TXO-3225	TCXO	12 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-5032-120-TR	ECS晶振	ECS-TXO-5032	TCXO	12 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-5032-122.8-TR	ECS晶振	ECS-TXO-5032	TCXO	12.288 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-32CSMV-260-AN-TR	ECS晶振	ECS-TXO-32CSMV	TCXO	26 MHz	Clipped Sine Wave	1.7V ~ 3.465V	±500ppb
ECS-TXO-2520-33-160-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	16 MHz	HCMOS	3.3V	±2.5ppm
ECS-TXO-2520MV-240-AN-TR	ECS晶振	ECS-TXO-2520MV	TCXO	24 MHz	CMOS	1.7V ~ 3.6V	±2.5ppm
ECS-2033-160-BN	ECS晶振	ECS-2033	XO	16 MHz	CMOS	3.3V	±50ppm
ECS-3225SMV-250-GP-TR	ECS晶振	ECS-3225SMV	XO	25 MHz	CMOS	1.62V ~ 3.63V	±5ppm
ECS-3225SMV-500-GP-TR	ECS晶振	ECS-3225SMV	XO	50 MHz	CMOS	1.62V ~ 3.63V	±5ppm
ECS-3518-1250-B-TR	ECS晶振	ECS-3518	XO	125 MHz	HCMOS	1.8V	±50ppm
ECS-3963-1250-BN-TR	ECS晶振	ECS-3963-BN	XO	125 MHz	HCMOS	3.3V	±50ppm
ECS-3953M-1000-BN-TR	ECS晶振	ECS-3953M-BN	XO	100 MHz	HCMOS	3.3V	±50ppm
ECS-2532HS-540-3-G	ECS晶振	ECS-2532HS	XO	54 MHz	CMOS	3.3V	±10ppm
ECS-327TXO-33-TR	ECS晶振	ECS-327TXO	TCXO	32.768 kHz	CMOS	3.3V	±5ppm
ECS-2532HS-500-3-G	ECS晶振	ECS-2532HS	XO	50 MHz	CMOS	3.3V	±10ppm
ECS-327TXO-30-TR	ECS晶振	ECS-327TXO	TCXO	32.768 kHz	CMOS	3V	±5ppm
ECS-8FMX-020-TR	ECS晶振	ECS-8FX	XO	2 MHz	CMOS, TTL	5V	±200ppm
ECS-8FMX-010-TR	ECS晶振	ECS-8FX	XO	1 MHz	CMOS, TTL	5V	±200ppm
ECS-8FMX-400-TR	ECS晶振	ECS-8FX	XO	40 MHz	CMOS, TTL	5V	±200ppm
ECS-8FA3X-100-TR	ECS晶振	ECS-8FX	XO	10 MHz	CMOS	3.3V	±200ppm
ECS-8FMX-160-TR	ECS晶振	ECS-8FX	XO	16 MHz	CMOS, TTL	5V	±200ppm
