我們經常說過分驅動晶振，會對晶振有損害，從而引起故障，停振甚至是不起振，簡單的說就類似于超載一樣，超過了自身接受的量，就會無法承受。那么要如何確定晶振的驅動電平，預防這些情況發生呢？
為確保晶體在其電路環境中不會過載，可能需要測量施加到晶體的功率。

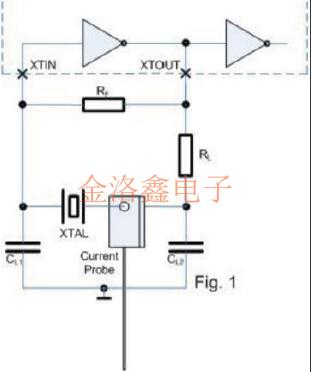

最可靠的方法是通過微型電流探頭測量晶體功率（通常稱為驅動電平）。石英晶振電路的典型配置和插入電流探頭的正確位置如圖1所示。

晶體功率水平可以確定如下：
-使用公式（1）中的電路中的單個晶體*的參數計算原始電路條件下的諧振負載：

-用電流探頭測量晶體電流ICSpp。請注意，必須根據峰峰值電流ICSpp計算RMS電流ICSRMS，以正確計算晶體功率。

在合適的范圍內驅動石英晶體諧振器，可以避免晶振的壽命縮短，晶體的規格參數都有一個范圍，雖然說有部分不是完全百分百不能超過，但并建議這樣做，正確的使用石英晶振，才能延長使用的期限。
