晶體振蕩器(CrystalOscillator,簡稱XO)的核心是石英晶體,其工作原理依賴石英的"壓電效應":當對石英晶體施加交變電場時,晶體會產生周期性機械振動,反之,若對晶體施加機械力,其表面又會產生交變電場.這種"電-機-電"的能量轉換具有極強的規律性,石英晶體的振動頻率僅由其材料特性(如石英純度)和物理結構(如切割方向,尺寸)決定,因此能輸出穩定的頻率信號.?根據是否需要外部電壓調節,晶體振蕩器可進一步分為固定頻率的"普通晶體振蕩器(XO)"和可微調頻率的"壓控晶體振蕩器(VCXO)",若集成溫度補償或恒溫控制功能,還可衍生出"溫度補償晶體振蕩器(TCXO晶振)"和"恒溫晶體振蕩器(OCXO)",前者通過電路補償溫度對頻率的影響,后者則通過加熱片將晶體維持在恒溫環境中,進一步提升穩定性.?

2.MEMS振蕩器:基于"微機械振動"的微型化時間基準?

微機電系統MEMS振蕩器是依托MEMS技術發展的新型頻率器件,其核心是微型化的機械結構(如硅制懸臂梁,圓盤),而非傳統石英晶體.這類微型結構通過半導體工藝(如光刻,蝕刻)制作在硅片上,尺寸可縮小至微米級(通常為幾十到幾百微米).?MEMS振蕩器的工作原理是"靜電驅動與電容檢測":通過施加靜電場,驅動硅制微結構產生機械振動,同時,利用振動過程中微結構與固定電極間的電容變化,將機械振動轉換為電信號,再通過放大,反饋電路形成穩定的振蕩頻率.由于核心結構基于硅材料,MEMS振蕩器可與CMOS電路實現"單芯片集成",從根本上解決了傳統晶體振蕩器"分立封裝"的局限.

應用場景選型:從"精度優先"到"綜合需求匹配"?

不同領域?qū)︻l率器件的需求差異極大,MEMS與晶體振蕩器的應用場景雖有重疊,但更多是"互補"而非"替代",選型的核心是"匹配場景優先級需求".?

1.晶體振蕩器:聚焦"高精度,高可靠性"場景?

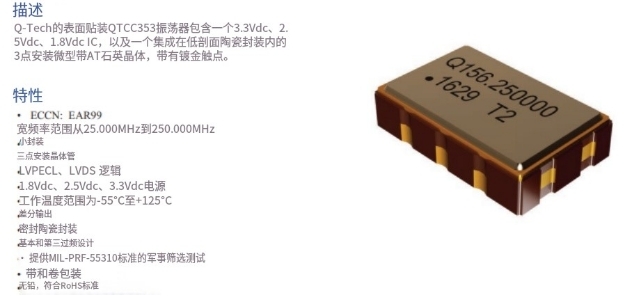

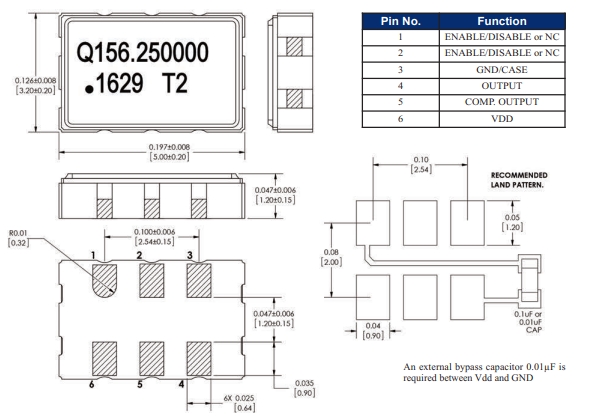

晶體振蕩器憑借卓越的頻率穩定性,在對時間基準要求嚴苛的領域占據主導地位:?通信基礎設施:5G基站,移動通信設備晶振需依賴TCXO/OCXO的高精度頻率,確保信號同步與數據傳輸準確性,?測試測量儀器:示波器,信號發生器等設備需OCXO提供±0.001ppm級的頻率基準,保證測量精度,?航空航天與軍工:衛星導航(如北斗,GPS),雷達系統需抗輻射型晶體振蕩器(如Q-Tech的Rad-HardenedMCXOs),在宇宙輻射環境下維持穩定頻率,?高端工業控制:工業自動化生產線的PLC,伺服電機控制,需TCXO確保時序同步,避免設備誤動作.?

2.MEMS振蕩器:主打"微型化,低功耗,抗惡劣環境"場景?

隨著MEMS技術的成熟,其應用范圍從消費電子向工業,汽車領域快速擴張:?消費電子:智能手機,智能手表,TWS耳機等設備體積小,功耗敏感,MEMS振蕩器(如32kHz實時時鐘振蕩器)可集成在主控芯片中,滿足低功耗與微型化需求,?汽車電子晶振:車載信息娛樂系統,ADAS(高級駕駛輔助系統)需承受高溫,振動環境,MEMS振蕩器的抗沖擊性(可承受汽車行駛中的顛簸)和寬溫特性(-40~125℃)使其成為優選,?物聯網(IoT):智能家居傳感器,可穿戴設備需長期低功耗運行,MEMS振蕩器的0.1~1mW功耗可延長電池壽命,?醫療設備:便攜式血糖儀,心率監測儀等微型醫療設備,需小尺寸,低功耗的頻率器件,MEMS振蕩器可滿足集成需求.

MEMS與晶體振蕩器的"優勢互補"?

近年來,隨著電子設備對"高精度+微型化"的需求提升,MEMS與晶體振蕩器不再是"非此即彼"的選擇,而是出現了"技術融合"的新方向,旨在結合兩者的優勢.?

1."MEMS+溫度補償":提升MEMS振蕩器的精度?

傳統MEMS振蕩器的短板是頻率穩定性,為此廠商通過"溫度補償技術"(類似TCXO)進行優化:在MEMS芯片中集成溫度傳感器,實時監測環境溫度,并通過電路微調MEMS結構的振動頻率,抵消溫度對頻率的影響.目前,這類"MEMSTCXO"的頻率穩定性已可達±1~±5ppm,接近傳統TCXO的水平,同時保留了MEMS的微型化和低功耗優勢,可應用于對精度要求中等的工業IoT設備.?

2."晶體振蕩器+MEMS輔助":優化傳統XO的可靠性?

部分高端晶體振蕩器廠商嘗試在石英晶體封裝中集成MEMS結構,作為"備份或輔助基準":當石英晶體因振動,沖擊出現臨時頻率偏移時,MEMS結構可快速提供臨時頻率信號,避免設備"失步",此外,MEMS傳感器還可實時監測晶體的振動狀態,提前預警晶體的老化或損壞,提升設備的可靠性.這種設計在航空航天晶振領域已開始試點,可兼顧石英的高精度與MEMS的抗惡劣環境能力.?

3."單芯片集成":打破傳統封裝局限?

傳統晶體振蕩器因石英晶體與CMOS電路無法兼容,需"分立封裝",而MEMS振蕩器可與CMOS電路單芯片集成.目前,部分廠商已推出"MEMS振蕩器+MCU"的集成芯片,將頻率基準與控制單元整合,進一步縮小設備體積,降低功耗,這類芯片在物聯網傳感器,可穿戴設備中已廣泛應用,未來有望向工業控制領域滲透.

微機電系統MEMS與晶體振蕩器技術特性應用差異與融合趨勢

SG-210STF 32.0000ML	EPSON	SG-210STF	XO	32 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG-210STF 12.0000ML	EPSON	SG-210STF	XO	12 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG-210STF 26.0000ML	EPSON	SG-210STF	XO	26 MHz	CMOS	1.6V ~ 3.6V	±50ppm
EG-2121CA 200.0000M-LHPAB	EPSON	EG-2121CA	SO SAW	200 MHz	LVDS	2.5V	±100ppm
SG-310SCF 25.0000MB0	EPSON	SG-310	XO	25 MHz	CMOS	3.3V	±50ppm
SG-310SCF 25.0000MC0	EPSON	SG-310	XO	25 MHz	CMOS	2.7V ~ 3.6V	-
SG5032CAN 50.000000M-TDBA3	EPSON	SG5032CAN	XO	50 MHz	CMOS	1.6V ~ 3.6V	±25ppm
SG5032CAN 16.000000M-TJGA0	EPSON	SG5032CAN	XO	16 MHz	CMOS	1.8V ~ 3.3V	±50ppm
SG-210STF 12.2880ML0	EPSON	SG-210STF	XO	12.288 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG-210STF 40.0000ML0	EPSON	SG-210STF	XO	40 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG-210STF 50.0000ML0	EPSON	SG-210STF	XO	50 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG3225CAN 25.0000M-TJGA6	EPSON	SG3225CAN	XO	25 MHz	CMOS	1.8V ~ 3.3V	±50ppm
SG7050CAN 25.000000M-TJGA0	EPSON	SG7050CAN	XO	25 MHz	CMOS	3.3V	±50ppm
SG7050CAN 12.000000M-TJGA0	EPSON	SG7050CAN	XO	12 MHz	CMOS	1.8V ~ 3.3V	±50ppm
SG7050CCN 20.000000M-HJGA0	EPSON	SG7050CCN	XO	20 MHz	CMOS	5V	±50ppm
TG2520SMN 26.0000M-ECGNNM5	EPSON	TG2520SMN	TCXO	26 MHz	Clipped Sine Wave	1.8V	±500ppb
SG-615P 22.1184MC0:ROHS	EPSON	SG-615	XO	22.1184 MHz	CMOS, TTL	5V	±100ppm
SG-310SCF 48.0000MC3	EPSON	SG-310	XO	48 MHz	CMOS	3.3V	±100ppm
SG-310SDF 25.0000MB3	EPSON	SG-310	XO	25 MHz	CMOS	2.5V	±50ppm
SG-210STF 20.0000ML	EPSON	SG-210STF	XO	20 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG-615P 7.3728MC0:ROHS	EPSON	SG-615	XO	7.3728 MHz	CMOS, TTL	5V	±100ppm
VG-4231CE 27.0000M-PSCM0	EPSON	VG-4231CE	VCXO	27 MHz	CMOS	3.3V	±37ppm
SG7050CAN 24.576000M-TJGA3	EPSON	SG7050CAN	XO	24.576 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG7050CAN 12.000000M-TJGA3	EPSON	SG7050CAN	XO	12 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG7050CAN 48.000000M-TJGA3	EPSON	SG7050CAN	XO	48 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG7050CAN 25.000000M-TJGA3	EPSON	SG7050CAN	XO	25 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG7050CAN 48.000000M-TJGAB	EPSON	SG7050CAN	XO	48 MHz	CMOS	3.3V	±50ppm
SG7050CAN 8.000000M-TJGA3	EPSON	SG7050CAN	XO	8 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG7050CAN 10.000000M-TJGA3	EPSON	SG7050CAN	XO	10 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG7050CAN 27.000000M-TJGA3	EPSON	SG7050CAN	XO	27 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG7050CAN 24.000000M-TJGA3	EPSON	SG7050CAN	XO	24 MHz	CMOS	1.6V ~ 3.6V	±50ppm
TG2016SMN 26.0000M-ECGNNM0	EPSON	TG2016SMN	TCXO	26 MHz	Clipped Sine Wave	1.8V	±500ppb
SG3225EAN 100.000000M-KEGA0	EPSON	SG3225EAN	XO	100 MHz	LVPECL	2.5V ~ 3.3V	±30ppm
SG5032VAN 156.250000M-KJGA0	EPSON	SG5032VAN	XO	156.25 MHz	LVDS	2.5V ~ 3.3V	±50ppm
SG3225VAN 100.000000M-KEGA0	EPSON	SG3225VAN	XO	100 MHz	LVDS	2.5V ~ 3.3V	±30ppm
SG3225VAN 156.250000M-KEGA0	EPSON	SG3225VAN	XO	156.25 MHz	LVDS	2.5V ~ 3.3V	±30ppm
TG2520SMN 27.0000M-MCGNNM3	EPSON	TG2520SMN	TCXO	27 MHz	Clipped Sine Wave	2.8V ~ 3.3V	±500ppb
SG-615P 12.0000MC3: ROHS	EPSON	SG-615	XO	12 MHz	CMOS, TTL	5V	±100ppm
SG-615P 8.0000MC3: ROHS	EPSON	SG-615	XO	8 MHz	CMOS, TTL	5V	±100ppm
SG-615P 16.0000MC3: ROHS	EPSON	SG-615	XO	16 MHz	CMOS, TTL	5V	±100ppm
SG3225EAN 250.000000M-KEGA3	EPSON	SG3225EAN	XO	250 MHz	LVPECL	2.5V ~ 3.3V	±30ppm
SG7050EAN 125.000000M-KEGA3	EPSON	SG7050	XO	125 MHz	LVPECL	2.5V ~ 3.3V	±30ppm
SG7050EAN 250.000000M-KEGA3	EPSON	SG7050	XO	250 MHz	LVPECL	2.5V ~ 3.3V	±30ppm
SG7050EAN 200.000000M-KEGA3	EPSON	SG7050	XO	200 MHz	LVPECL	2.5V ~ 3.3V	±30ppm
SG-8002CA 25.0000M-PCCL3	EPSON	SG-8002	XO	25 MHz	CMOS	3.3V	±100ppm
SG-8002CA 4.0000M-PCCL3	EPSON	SG-8002	XO	4 MHz	CMOS	3.3V	±100ppm
VG-4231CA 25.0000M-FGRC3	EPSON	VG-4231CA	VCXO	25 MHz	CMOS	3.3V	±50ppm
TG-3541CE 32.7680KXB3	EPSON	TG-3541CE	TCXO	32.768 kHz	CMOS	1.5V ~ 5.5V	-
TG2016SMN 27.0000M-MCGNNM3	EPSON	TG2016SMN	TCXO	27 MHz	Clipped Sine Wave	2.8V ~ 3.3V	±500ppb
TG2016SMN 38.4000M-MCGNNM3	EPSON	TG2016SMN	TCXO	38.4 MHz	Clipped Sine Wave	2.8V ~ 3.3V	±500ppb
SG5032CBN 80.000000M-TJGA3	EPSON	SG5032CBN	XO	80 MHz	CMOS	1.6V ~ 3.6V	±50ppm
SG3225VAN 100.000000M-KEGA3	EPSON	SG3225VAN	XO	100 MHz	LVDS	2.5V ~ 3.3V	±30ppm
XG-1000CA 156.2500M-DBL3	EPSON	XG-1000CA	SO SAW	156.25 MHz	CMOS	2.5V	±50ppm
SG3225VAN 80.000000M-KEGA3	EPSON	SG3225VAN	XO	80 MHz	LVDS	2.5V ~ 3.3V	±30ppm
XG-1000CB 125.0000M-DBL3	EPSON	XG-1000CB	SO SAW	125 MHz	CMOS	2.5V	±50ppm
SG3225VEN 156.250000M-DJGA0	EPSON	SG3225VEN	XO	156.25 MHz	LVDS	2.5V	±50ppm
SG3225EEN 156.250000M-CJGA0	EPSON	SG3225EEN	XO	156.25 MHz	LVPECL	3.3V	±50ppm
XG-2102CA 100.0000M-LGPAL3	EPSON	XG-2102CA	SO SAW	100 MHz	LVDS	3.3V	±50ppm
SG3225HBN 156.250000M-CJGA3	EPSON	SG3225HBN	XO	156.25 MHz	HCSL	3.3V	±50ppm
EG-2121CA 125.0000M-PHPAL3	EPSON	EG-2121CA	SO SAW	125 MHz	LVPECL	2.5V	±100ppm
