EPSON品牌小型低相位噪聲M系列TCXO振蕩器推薦
來源：http://www.thetotobox.com 作者：金洛鑫電子 2019年11月19

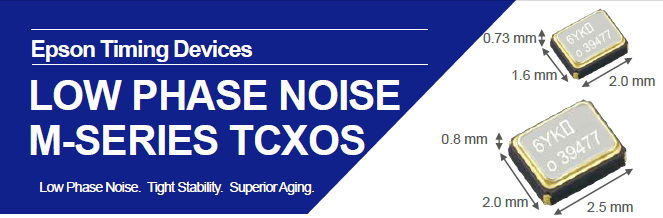

EPSON品牌小型低相位噪聲M系列TCXO振蕩器推薦
越是了解愛普生晶振我們越能發現,這個品牌的特別與厲害之處,幾乎每一種晶體和振蕩器,他們都有生產,而且完成得很好,并且會針對不同的產品設計符合適應的頻率組件產品.今天金洛鑫給大家推薦兩組愛普生的TCXO振蕩器系列產品,它們的料號分別是TG2016SMN和TG2520SMN,屬于M系列.主要是用于無線,智能和網絡等領域產品,愛普生TG2016＆TG2520SMN溫補晶振系列擁有低相位噪聲,嚴格的穩定性,出色的老化效果.
低本底噪聲:-161dBc/Hz@26MHz
頻率范圍:10MHz-55MHz
頻率穩定性:<±0.5ppm
溫度范圍:-40°C至+85°C
老化:<±0.5ppm/年(12MHz-20MHz,24M-40MHz)
電源電壓:1.7V~3.63V
輸出:削波正弦波

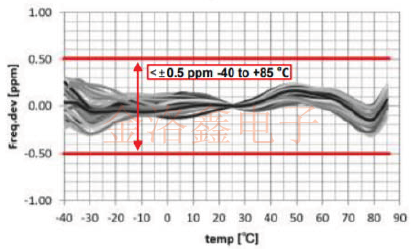

頻率26MHz時穩定性與溫度的關系
愛普生的M系列TCXO專為Wi-Fi,GPS,蜂窩,用于物聯網的LPWA和2向無線電等無線應用而設計,可提供卓越的性能以實現穩定可靠的通信.M系列TCXO溫補振蕩器使用愛普生開發和制造的IC和MHz晶體.MHz晶體采用光刻工藝生產,以提供一致的性能和高穩定性.該IC具有愛普生的第三代溫度補償技術.該技術可改善相位噪聲,溫度范圍內的頻率穩定性以及老化.
愛普生的M系列TCXO晶振在工業溫度范圍內具有極低的相位噪聲,嚴格的頻率穩定性和出色的老化性能.愛普生的M系列TCXO具有行業標準的微型尺寸,涵蓋了無線應用的常見頻率,包括Wi-Fi,GPS,蜂窩,用于物聯網的LPWA和2向無線電.愛普生第三代TCXOICM系列TCXO具有愛普生的第三代產品溫度補償技術,采用愛普生內部IC技術開發的愛普生專有的減少擬合誤差算法.這些進步實現了嚴格的溫度穩定性,低功耗和低本底噪聲.
M系列溫度補償晶體振蕩器優勢:
*愛普生MHz石英晶振+集成電路
低相位噪聲
*工業范圍內的嚴格溫度穩定性
高級老化
*寬頻率范圍
小尺寸
標準頻率

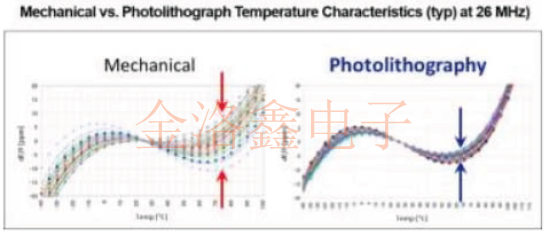

光刻晶體加工以實現統一制造:
大多數TCXO使用機械或斜面晶體處理.利用這種技術,可以使用機械鋸從晶片上切出晶體,并在轉鼓中成型.由于該過程的隨機性,此類晶體對形狀和尺寸的控制較差.結果,它們的頻率隨溫度變化較大,必須通過TCXO進行補償.愛普生使用光刻晶體加工來實現出色的工藝控制.像硅片一樣,使用氫氟酸(HF)切割晶體.結果,光刻晶體可以更好地控制尺寸和形狀,頻率與溫度的一致性更強,ESR和Q更好.結果,EPSON溫補振蕩器的零件間差異較小,并且相位噪聲更好.
EPSON品牌小型低相位噪聲M系列TCXO振蕩器推薦
越是了解愛普生晶振我們越能發現,這個品牌的特別與厲害之處,幾乎每一種晶體和振蕩器,他們都有生產,而且完成得很好,并且會針對不同的產品設計符合適應的頻率組件產品.今天金洛鑫給大家推薦兩組愛普生的TCXO振蕩器系列產品,它們的料號分別是TG2016SMN和TG2520SMN,屬于M系列.主要是用于無線,智能和網絡等領域產品,愛普生TG2016＆TG2520SMN溫補晶振系列擁有低相位噪聲,嚴格的穩定性,出色的老化效果.
頻率范圍:10MHz-55MHz
頻率穩定性:<±0.5ppm
溫度范圍:-40°C至+85°C
老化:<±0.5ppm/年(12MHz-20MHz,24M-40MHz)
電源電壓:1.7V~3.63V
輸出:削波正弦波

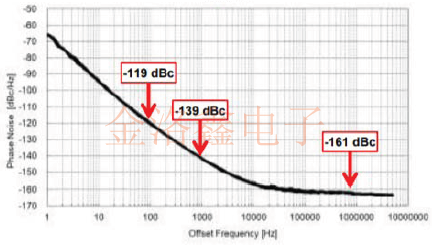

26MHz時的相位噪聲(典型值)
頻率26MHz時穩定性與溫度的關系
愛普生的M系列TCXO晶振在工業溫度范圍內具有極低的相位噪聲,嚴格的頻率穩定性和出色的老化性能.愛普生的M系列TCXO具有行業標準的微型尺寸,涵蓋了無線應用的常見頻率,包括Wi-Fi,GPS,蜂窩,用于物聯網的LPWA和2向無線電.愛普生第三代TCXOICM系列TCXO具有愛普生的第三代產品溫度補償技術,采用愛普生內部IC技術開發的愛普生專有的減少擬合誤差算法.這些進步實現了嚴格的溫度穩定性,低功耗和低本底噪聲.
M系列溫度補償晶體振蕩器優勢:
*愛普生MHz石英晶振+集成電路
低相位噪聲
*工業范圍內的嚴格溫度穩定性
高級老化
*寬頻率范圍
小尺寸
標準頻率
大多數TCXO使用機械或斜面晶體處理.利用這種技術,可以使用機械鋸從晶片上切出晶體,并在轉鼓中成型.由于該過程的隨機性,此類晶體對形狀和尺寸的控制較差.結果,它們的頻率隨溫度變化較大,必須通過TCXO進行補償.愛普生使用光刻晶體加工來實現出色的工藝控制.像硅片一樣,使用氫氟酸(HF)切割晶體.結果,光刻晶體可以更好地控制尺寸和形狀,頻率與溫度的一致性更強,ESR和Q更好.結果,EPSON溫補振蕩器的零件間差異較小,并且相位噪聲更好.
| 產品相位噪聲[dBc/Hz] | TG2016SMN | CompetitorA | CompetitorB | CompetitorC | CompetitorD |
| 偏移1Hz | TG2520SMN | -64 | -67 | -64 | -65 |
| 10赫茲 | -65 | -98 | -97 | -93 | -93 |
| 100赫茲 | -96 | -119 | -120 | -119 | -118 |
| 1kHz的 | -120 | -139 | -141 | -140 | -138 |
| 10kHz的 | -142 | 152 | -156 | -155 | -151 |
| 100kHz的 | -158 | -153 | -159 | -158 | -153 |
| 1兆赫 | -160 | -153 | -159 | -159 | -155 |
相位噪聲與競爭對手的關系(條件:26MHz25°C,使用同一儀器測量)
| 產品 | 尺寸(mm) | 電源電壓 | 穩定性 | 標準頻率 |
| TG2016SMN | 2.0x1.6x0.73 | 1.8V,2.8V,3.0V,3.3V | ±0.5或±2.0ppm |
16,16.368,16.369,19.2,20,24,25,26, 27,27.6,30,32,38.4,40,48,50,52MHz |
| TG2520SMN | 2.5x2.0x0.8 |
配置和選項
不同的用戶對溫補晶振的規格參數要求不同,以上是系列標準和范圍內的參數,如有其他特殊的頻率,溫度,電壓,輸出需求,可以聯系供應商向原廠提出定制方案.我司金洛鑫電子可提供這項服務,致力于為每一位客戶提供最好的服務,讓廣大新老客戶在訂購時,沒有任何疑慮和問題,訂購熱線:0755-27837162.EPSON品牌小型低相位噪聲M系列TCXO振蕩器推薦
