CTS品牌OCXO振蕩器的UMTS基站定時方案
來源：http://www.thetotobox.com 作者：金洛鑫電子 2019年07月24
通用移動電信系統(UMTS)是第三代(3G)無線通信標準,其能夠使用寬帶CDMA(WCDMA)無線電接入技術來提供語音和高速數據.UMTS參考挑戰:UMTS基站必須保持最低載波頻率精度,如下表1所示,取自3GPPTS25.104V7.4.0(2006-06).
•卓越的老化特性
•性能與成本
•無需工廠校準
•卓越的可靠性
UMTS參考OCXO
CTS的UMTS OCXO石英晶振被設計為放置在基站(“節點B’)中并用作獨立時鐘,盡管可以選擇外部規范(模擬或數字)(例如,GPS,E1/T1等)).
下面列出了UMTS OCXO平臺的簡要說明:
125型-高性能參考
127型-高性能參考,36mmx27mm尺寸
196型-低相位噪聲基站參考(UMTS微微蜂窩)
125和127型平臺的性能可與傳統的雙爐OCXO石英晶體振蕩器相媲美,成本降低40％.這種權衡使基礎設施設備制造商能夠滿足嚴格的UMTS要求,同時保持對預算需求的敏感性.
表2顯示了CTS的UMTS OCXO平臺及其相應的規范:

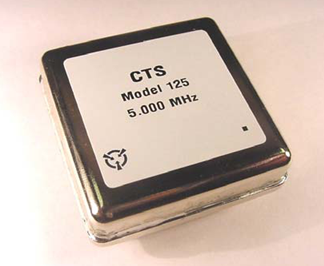

典型125型UMTS OCXO的照片如圖1所示.
圖1.
所有CTS的UMTS OCXO晶體振蕩器都使用SC切割晶體.SC切割晶體是雙旋轉石英晶體,具有出色的老化和溫度特性.此外,CTS對晶體進行嚴格的預處理過程.優異的晶體和預處理工藝的結合消除了對任何額外老化補償的需要.此外,這些因素使CTS能夠為晶體提供100％特征(預測)的老化速率.
| 基站類別 | 準確性(壽命) |
| 廣域(宏蜂窩) | 50ppb |
| 中等范圍 | 100ppb |
| 局域(微蜂窩) | 100ppb |
表格1.
為了滿足這些具有挑戰性的要求,CTS為基礎設施行業開發了廣泛的UMTS OCXO晶振產品平臺.CTS的UMTS OCXO的引人注目的屬性包括:•卓越的老化特性
•性能與成本
•無需工廠校準
•卓越的可靠性
UMTS參考OCXO
CTS的UMTS OCXO石英晶振被設計為放置在基站(“節點B’)中并用作獨立時鐘,盡管可以選擇外部規范(模擬或數字)(例如,GPS,E1/T1等)).
下面列出了UMTS OCXO平臺的簡要說明:
125型-高性能參考
127型-高性能參考,36mmx27mm尺寸
196型-低相位噪聲基站參考(UMTS微微蜂窩)
125和127型平臺的性能可與傳統的雙爐OCXO石英晶體振蕩器相媲美,成本降低40％.這種權衡使基礎設施設備制造商能夠滿足嚴格的UMTS要求,同時保持對預算需求的敏感性.
表2顯示了CTS的UMTS OCXO平臺及其相應的規范:
| 平臺 | 頻率(MHz) | 溫度穩定 | 溫度范圍 | 老化 | 包裝尺寸 |
| 型號125 | 5.0/10.0/15.0 |
0.8ppb,p-p (標準) 0.4ppb,p-p (精確) |
-10℃~75℃ (標準) -10℃~70℃ (精確) |
船舶時間小于0.1ppb/天,第一年內衰減到小于0.05ppb/天(5MHz水晶) |
51x51x25mm 51x51x15.5mm (>7MHz諧振器) |
| 型號127 | 5.0/10.0/15.0 |
1.0ppb,p-p (標準) 0.5ppb,p-p (精確) |
-10℃~75℃ (標準) -10℃~70℃ (精確) |
船舶時間小于0.1ppb/天,第一年內衰減到小于0.05ppb/天(5MHz水晶) |
36x27x20mm 標準 36x27x18mm 可用(>9MHz的諧振器) |
| 型號196 |
10.0/10.24/12. 8/13.0/15.0/16.384 /20.0/26.0/32.768 |
±10ppb (標準) ±5ppb (精確) |
-20℃~70℃ | 船舶時間(10MHz晶體)小于0.05ppb/天 | 36x27x13.5mm |
圖1.
