501JCA24M0000DAFR晶振同步定時模塊應用方案
　　國內頻率元件市場可以選擇的進口品牌有太多了,光是產地都是來自十幾個國家的,但是目前比較受歡迎的是日本和美國進口的貼片晶振產品,從口碑,品質到交期基本上都能讓用戶感覺到滿意.今天給大家推薦一家叫做Silicon的品牌,公司全稱是Silicon Laboratories.雖然這家并不是專門生產晶振的,而且只做振蕩器系列產品,但是在頻率元件行業里備注矚目.
　　Silicon晶振公司與電力管理,數據采集,同步計時,無線通訊,智能家居,汽車制造,智能電表,醫療保健,健身器材,工業自動化等多個領域都有合作,而且都是比較高端的產品,需要用到高性能的有源晶振.今天主要為大家介紹一下,應用到計時與同步模塊的Silicon振蕩器,標題上的501JCA24M0000DAFR是Silicon公司的一條振蕩器編碼,對應的系列料號是Si501晶振晶振,封裝尺寸非常小只有2.5*2.0mm,在振蕩器里面算是很小的了.

501HCA12M0000DAGR	Si501晶振	12MHz	(2.50mmx2.00mm)
501BCA16M0000DAFR	Si501晶振	16MHz	(2.50mmx2.00mm)
501BCA16M0000DAGR	Si501晶振	16MHz	(2.50mmx2.00mm)
501BAA16M0000DAFR	Si501晶振	16MHz	(2.50mmx2.00mm)
501BAA16M0000DAGR	Si501晶振	16MHz	(2.50mmx2.00mm)
501JCA20M0000DAFR	Si501晶振	20MHz	(2.50mmx2.00mm)
501JCA20M0000DAGR	Si501晶振	20MHz	(2.50mmx2.00mm)
501AAA24M0000DAFR	Si501晶振	24MHz	(2.50mmx2.00mm)
501AAA24M0000DAGR	Si501晶振	24MHz	(2.50mmx2.00mm)
501JAA24M0000DAFR	Si501晶振	24MHz	(2.50mmx2.00mm)
501JAA24M0000DAGR	Si501晶振	24MHz	(2.50mmx2.00mm)
501JCA24M0000DAFR	Si501晶振	24MHz	(2.50mmx2.00mm)
501JCA24M0000DAGR	Si501晶振	24MHz	(2.50mmx2.00mm)
501AAA25M0000DAFR	Si501晶振	25MHz	(2.50mmx2.00mm)
501AAA25M0000DAGR	Si501晶振	25MHz	(2.50mmx2.00mm)
501JAA25M0000DAFR	Si501晶振	25MHz	(2.50mmx2.00mm)
501JAA25M0000DAGR	Si501晶振	25MHz	(2.50mmx2.00mm)
501JCA25M0000DAFR	Si501晶振	25MHz	(2.50mmx2.00mm)
501JCA25M0000DAGR	Si501晶振	25MHz	(2.50mmx2.00mm)
501HCA26M0000DAFR	Si501晶振	26MHz	(2.50mmx2.00mm)
501HCA26M0000DAGR	Si501晶振	26MHz	(2.50mmx2.00mm)
501AAA27M0000DAFR	Si501晶振	27MHz	(2.50mmx2.00mm)
501HCA27M0000DAFR	Si501晶振	27MHz	(2.50mmx2.00mm)
501HCA27M0000DAGR	Si501晶振	27MHz	(2.50mmx2.00mm)
501JAA40M0000DAFR	Si501晶振	40MHz	(2.50mmx2.00mm)
501JAA40M0000DAGR	Si501晶振	40MHz	(2.50mmx2.00mm)
501EAA48M0000DAFR	Si501晶振	48MHz	(2.50mmx2.00mm)
501EAA48M0000DAGR	Si501晶振	48MHz	(2.50mmx2.00mm)
501AAA50M0000DAFR	Si501晶振	50MHz	(2.50mmx2.00mm)
501AAA50M0000DAGR	Si501晶振	50MHz	(2.50mmx2.00mm)
501BAA50M0000DAFR	Si501晶振	50MHz	(2.50mmx2.00mm)
501BAA50M0000DAGR	Si501晶振	50MHz	(2.50mmx2.00mm)
501ACA100M000DAFR	Si501晶振	100MHz	(2.50mmx2.00mm)
501ACA100M000DAGR	Si501晶振	100MHz	(2.50mmx2.00mm)
501JCA100M000DAFR	Si501晶振	100MHz	(2.50mmx2.00mm)
501JCA100M000DAGR	Si501晶振	100MHz	(2.50mmx2.00mm)
SI50122-A3-GM	SI50122-A3晶振	100MHz	(2.50mmx2.00mm)
SI50122-A5-GM	SI50122-A5晶振	100MHz	(2.50mmx2.00mm)
SI50122-A6-GM	SI50122-A6晶振	100MHz	(2.50mmx2.00mm)
SI50122-A1-GMR	SI50122-A1晶振	100MHz	(2.50mmx2.00mm)
SI50122-A2-GMR	SI50122-A2晶振	100MHz	(2.50mmx2.00mm)
SI50122-A3-GMR	SI50122-A3晶振	100MHz	(2.50mmx2.00mm)
SI50122-A4-GMR	SI50122-A4晶振	100MHz	(2.50mmx2.00mm)
SI50122-A5-GMR	SI50122-A5晶振	100MHz	(2.50mmx2.00mm)
SI50122-A6-GMR	SI50122-A6晶振	100MHz	(2.50mmx2.00mm)
501AAA27M0000DAGR	Si501晶振	27MHz	(2.50mmx2.00mm)

　　當今對網絡帶寬的不斷增長的需求正在推動數據速率的提高,同時對網絡頻率和與GPS和IEEE1588的相位同步的需求也在增長.為了滿足最新的高帶寬網絡的時序要求,時鐘和時序源必須具有極低的抖動,同時支持低至0.001Hz的低PLL帶寬.Silicon晶振公司的501JCA24M0000DAFR產品經過獨特設計,可以滿足這兩個要求.
　　為了滿足SyncE,SONET/SDH和IEEE1588等標準的同步時鐘需求,必須將抖動和漂移都降至最低.根據ITU-T的定義,抖動是時鐘信號中的相位變化,其頻率分量與載波頻率的偏差大于10Hz.相反,漂移是時鐘信號中的相位變化,其頻率分量與載波頻率的偏差小于10Hz.下面來自Si501貼片晶振的相位噪聲圖可識別漂移和抖動成分.

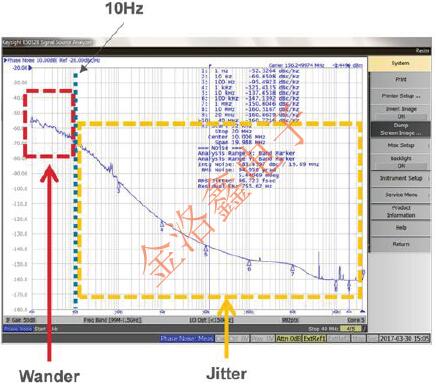

圖1.1.Si5348相位噪聲,抖動和漂移

　　請注意,在比較抖動規格時,必須指定積分范圍.工業界和Silicon晶振使用12kHz至20MHz的范圍來指定501JCA24M0000DAFR器件的抖動.高速SerDes器件通常具有抖動規范,以實現所需的誤碼率限制.可以使用最大時間間隔誤差(MTIE)和時間偏差(TDEV)方法測量漂移.諸如ITU-TG.8262(SyncE)之類的標準規定了要達到合規性必須滿足的MTIE和TDEV限制.
　　雖然501JCA24M0000DAFR晶振被廣泛應用到同步模塊和計時系統,但是這顆料的使用范圍并不窄,還可以用到其他高端的領域.而且501JCA24M0000DAFR本身的頻率是24.000MHz的,這個頻率是比較常用的,所以一直以來都有不錯的市場.我司金洛鑫電子與Silicon公司之間合作多年,可提供原廠原裝的Silicon品牌石英晶體振蕩器,早訂早到貨,訂購熱線:0755-27837162.
